سیستم های فن کویل چهار لوله ای

یک فن کویل چهار لوله ای از یک فن، کویل خنک کننده آب سرد، کویل گرمایش آب گرم و فیلتر هوا تشکیل شده است.  واحدهای فن کویل همچنین در پیکربندی‌های مختلفی ارائه می‌شوند که امکان نصب روی زمین (در معرض یا پنهان)، نصب سقفی و کانال‌کشی برای سرویس دهی به فضاهای مختلف را فراهم می‌کنند.

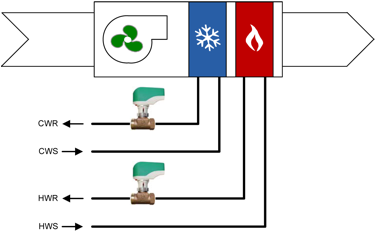

سیستم 4 لوله ای از دو کویل آب خنک کننده و گرمایش مجزا تشکیل شده است. هر کویل مجموعه ای از لوله ها (تامین و برگشت) و شیر مخصوص به خود را دارد. این نوع فن کویل می تواند به طور همزمان سرد و گرم شود و به حالت واقعی ساختمان وابسته نیست.

برخلاف سیستم 2 لوله ای، فن کویل 4 لوله ای نیازی به سنسور تعویض ندارد زیرا هم آب گرم و هم آب سرد در دسترس است.

این واحدها را می توان به یک بخاری برقی کمکی برای افزایش ظرفیت گرمایش (در صورت نیاز) مجهز کرد.

فن کویل 4 لوله ای همچنین می تواند از کویل آب خنک و بخاری برقی یا گازی استفاده کند. تا زمانی که سرمایش و گرمایش مستقل از یکدیگر باشند، سیستم پیکربندی 4 لوله ای خواهد بود.

همه فن کویل‌ها به این شکل مجهز نیستند، اما این مفهوم باقی می‌ماند. نکته مهمی که باید به خاطر داشته باشید این است که برای یک فن کویل دو لوله ای، یک سنسور تغییر جهت تعیین حالت سیستم (سرمایش یا گرمایش) مورد نیاز است. به عبارت دیگر فن کویل به حالت سیستم وابسته است. اگر خنک کننده در دسترس باشد و هیچ کویل برقی گرم کننده وجود نداشته باشد، فن کویل فقط می تواند خنک شود. اگر گرمایش در دسترس باشد، امکان سرمایش وجود ندارد.

اگر هیچ سنسور تعویض مورد نیاز نباشد، این بدان معناست که سیستم به طور خودکار روی سیستم 4 لوله می افتد. سیستم 4 لوله ای دارای دو منبع در دسترس (گرمایش و سرمایش) است که فن کویل را از حالت سیستم مستقل می کند. برخلاف سیستم 2 لوله ای، می تواند همزمان سرد و گرم شود و اجازه رطوبت زدایی را می دهد.
